توضیحات

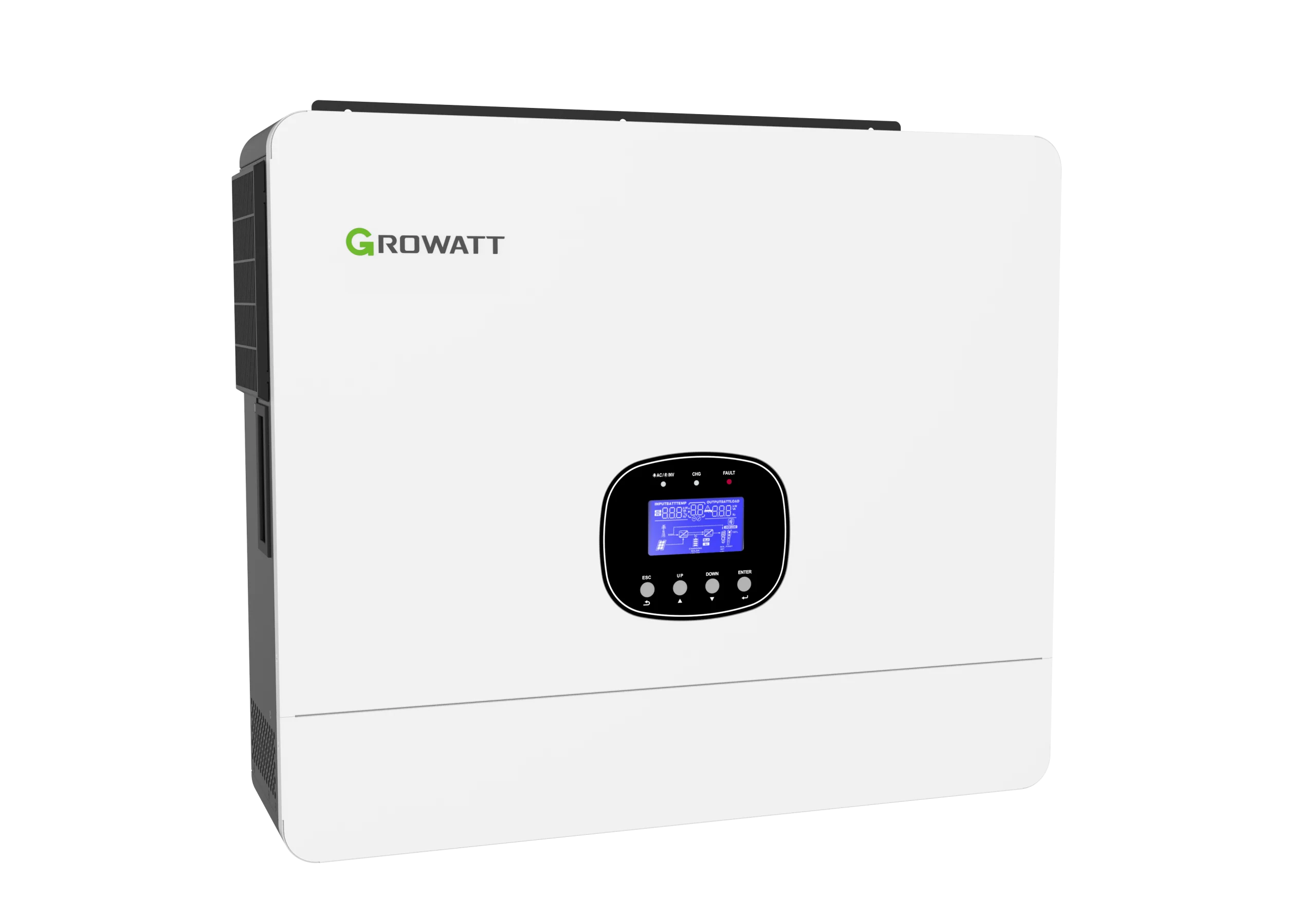

اینورتر هیبریدی 15 کیلووات Growatt مدل SPE 15KTL3 HVM
اینورتر Growatt SPE 15KTL3 HVM یک اینورتر هیبریدی با توان نامی 15 کیلووات است که برای سیستمهای خورشیدی هیبریدی، مدیریت هوشمند بار و کاربردهای متصل به شبکه طراحی شده است. این مدل دو MPPT مستقل، سیستم باتری 48 ولت، دو ورودی AC و دو خروجی AC دارد.
توان 15 کیلووات
مدل SPE 15KTL3 HVM توان نامی 15000W و حداکثر توان ظاهری AC برابر با 15000VA دارد. همچنین، این مدل حداکثر 18000W توان پیشنهادی پنلهای خورشیدی را پشتیبانی میکند.
بنابراین، کاربر میتواند هنگام طراحی سیستم آرایه خورشیدی تا 18 کیلووات توان پیشنهادی پنل را در نظر بگیرد. دو MPPT مستقل نیز انرژی تولیدشده توسط پنلها را مدیریت میکنند.
دو MPPT مستقل
اینورتر SPE 15KTL3 HVM به 2 عدد MPPT مجهز است و هر MPPT امکان اتصال 2 رشته PV را فراهم میکند.
محدوده ولتاژ کاری MPPT از 200 تا 850VDC است و حداکثر ولتاژ DC ورودی دستگاه به 1000V میرسد.
همچنین، حداکثر جریان ورودی هر MPPT برابر با 25 آمپر است و حداکثر جریان اتصال کوتاه هر MPPT به 32 آمپر میرسد. اینورتر نیز با ولتاژ شروع به کار 160±5V فعالیت خود را آغاز میکند.
باتری 48 ولت
SPE 15KTL3 HVM از سیستم باتری با ولتاژ نامی 48VDC استفاده میکند. محدوده ولتاژ قابل قبول باتری نیز 40 تا 60 ولت است.
این مدل حداکثر جریان شارژ 300 آمپر و حداکثر جریان دشارژ 300 آمپر دارد. علاوه بر این، دستگاه از باتری در برابر شارژ بیش از حد محافظت میکند و ولتاژ حفاظت شارژ بیش از حد را روی 60V قرار میدهد.
دو ورودی AC و عملکرد Grid-Tied
یکی از ویژگیهای مهم SPE 15KTL3 HVM، وجود دو ترمینال ورودی AC به همراه کلید انتقال داخلی است.
از طرفی، این مدل قابلیت Grid-Tied را نیز ارائه میدهد و از Peak Shaving پشتیبانی میکند. این قابلیت به سیستم کمک میکند مصرف انرژی را مدیریت کند و توان مورد نیاز از شبکه را در زمانهای اوج مصرف کاهش دهد.
همچنین، کاربر میتواند جریان شارژ و زمان شارژ را برای منابعی مانند شبکه و ژنراتور تنظیم کند.
دو خروجی AC برای مدیریت بار
SPE 15KTL3 HVM دو خروجی AC در اختیار کاربر قرار میدهد. این ساختار امکان مدیریت هوشمند بارهای مختلف سیستم را فراهم میکند.
در نتیجه، کاربر میتواند بارهای مختلف را بر اساس اولویت و نیاز انرژی مدیریت کند و میان بارهای مهم و غیرضروری تفکیک مناسبی ایجاد کند.
قابلیت اتصال موازی تا 90 کیلووات
اینورتر Growatt SPE 15KTL3 HVM از اتصال موازی پشتیبانی میکند. بنابراین، کاربر میتواند چند دستگاه را به صورت موازی در یک سیستم قرار دهد و ظرفیت کلی سیستم را افزایش دهد.
در حالت موازی، ظرفیت سیستم میتواند تا 90 کیلووات افزایش پیدا کند. به همین دلیل، این مدل برای پروژههایی که توسعه ظرفیت در آینده اهمیت دارد، گزینه مناسبی محسوب میشود.
خروجی AC
SPE 15KTL3 HVM توان نامی خروجی AC 15 کیلووات و حداکثر توان ظاهری 15000VA دارد.
ولتاژ نامی خروجی برابر با 230V فاز به نول / 400V فاز به فاز است و دستگاه فرکانس 50/60Hz را ارائه میدهد.
همچنین، جریان خروجی نامی دستگاه 21.7 آمپر برای هر فاز است. کاربر میتواند ضریب توان را از 0.8 پیشفاز تا 0.8 پسفاز تنظیم کند.
میزان THDI خروجی نیز کمتر از 5% است.
خروجی پشتیبان و زمان سوئیچ سریع
SPE 15KTL3 HVM یک خروجی پشتیبان با توان نامی 15 کیلووات ارائه میدهد.
در حالت عادی، زمان سوئیچ دستگاه حدود 10 میلیثانیه است. همچنین، دستگاه در حالت موازی زمان سوئیچ کمتر از 30 میلیثانیه دارد.
در نتیجه، سیستم میتواند انتقال بار میان منابع انرژی را با تأخیر کمی انجام دهد.
راندمان
حداکثر راندمان اینورتر به 96% میرسد و راندمان اروپایی آن 95% است.
بنابراین، SPE 15KTL3 HVM میتواند بخش قابل توجهی از انرژی دریافتشده از پنلهای خورشیدی را با اتلاف کمتر به انرژی قابل استفاده تبدیل کند.
مانیتورینگ WiFi و 4G
SPE 15KTL3 HVM برای ارتباط و نظارت بر عملکرد سیستم از WiFi و 4G پشتیبانی میکند.
با استفاده از این قابلیت، کاربر میتواند اطلاعات عملکرد سیستم را از راه دور بررسی کند و وضعیت عملکرد تجهیزات را تحت نظر داشته باشد.
مشخصات فنی Growatt SPE 15KTL3 HVM
| مشخصات | مقدار |
|---|---|
| مدل | SPE 15KTL3 HVM |
| برند | Growatt |
| نوع | Hybrid Solar Inverter |
| توان نامی AC | 15000W |
| حداکثر توان ظاهری AC | 15000VA |
| حداکثر توان پیشنهادی PV | 18000W |
| ولتاژ نامی AC | 230V / 400V |
| فرکانس AC | 50/60Hz |
| جریان خروجی | 21.7A در هر فاز |
| ضریب توان | 0.8 Leading تا 0.8 Lagging |
| THDI | کمتر از 5% |
| حداکثر ولتاژ PV | 1000VDC |
| ولتاژ شروع | 160±5V |
| محدوده MPPT | 200–850VDC |
| تعداد MPPT | 2 |
| تعداد رشته در هر MPPT | 2 |
| حداکثر جریان هر MPPT | 25A |
| حداکثر جریان اتصال کوتاه هر MPPT | 32A |
| ولتاژ نامی باتری | 48VDC |
| محدوده ولتاژ باتری | 40–60V |
| حداکثر جریان شارژ | 300A |
| حداکثر جریان دشارژ | 300A |
| حفاظت شارژ بیش از حد | 60V |
| توان خروجی پشتیبان | 15000W |
| زمان سوئیچ | 10ms Typical |
| زمان سوئیچ در حالت موازی | کمتر از 30ms |
| حداکثر راندمان | 96% |
| راندمان اروپایی | 95% |
| اتصال موازی | تا 90kW |
| ارتباط | WiFi / 4G |
| توپولوژی | Transformerless |
| خنککننده | DC Fan |
| درجه حفاظت | IP20 |
طراحی و شرایط کاری
ابعاد دستگاه 600 × 500 × 150 میلیمتر و وزن آن 25.5 کیلوگرم است.
محدوده دمای کاری اینورتر از 20- تا 50+ درجه سانتیگراد است. دستگاه از توپولوژی Transformerless و سیستم خنککننده DC Fan استفاده میکند.
همچنین، درجه حفاظت دستگاه IP20 است و اینورتر در رطوبت نسبی 5 تا 95 درصد، بدون میعان کار میکند.
ارتفاع کاری مجاز دستگاه نیز کمتر از 2000 متر است.
جمعبندی
در مجموع، Growatt SPE 15KTL3 HVM یک اینورتر هیبریدی 15 کیلووات است که از 18 کیلووات توان پیشنهادی پنل خورشیدی پشتیبانی میکند. این مدل دو MPPT، سیستم باتری 48 ولت، دو ورودی AC و دو خروجی AC دارد.
علاوه بر این، قابلیتهای Grid-Tied، Peak Shaving، اتصال موازی تا 90kW، مدیریت هوشمند بار، شارژ قابل تنظیم از شبکه و ژنراتور و مانیتورینگ WiFi/4G امکانات متنوعی برای مدیریت انرژی در اختیار کاربر قرار میدهند.
بنابراین، SPE 15KTL3 HVM میتواند برای سیستمهای خورشیدی هیبریدی مناسب باشد؛ بهویژه پروژههایی که به مدیریت انرژی، خروجی پشتیبان و امکان افزایش ظرفیت سیستم در آینده نیاز دارند.
