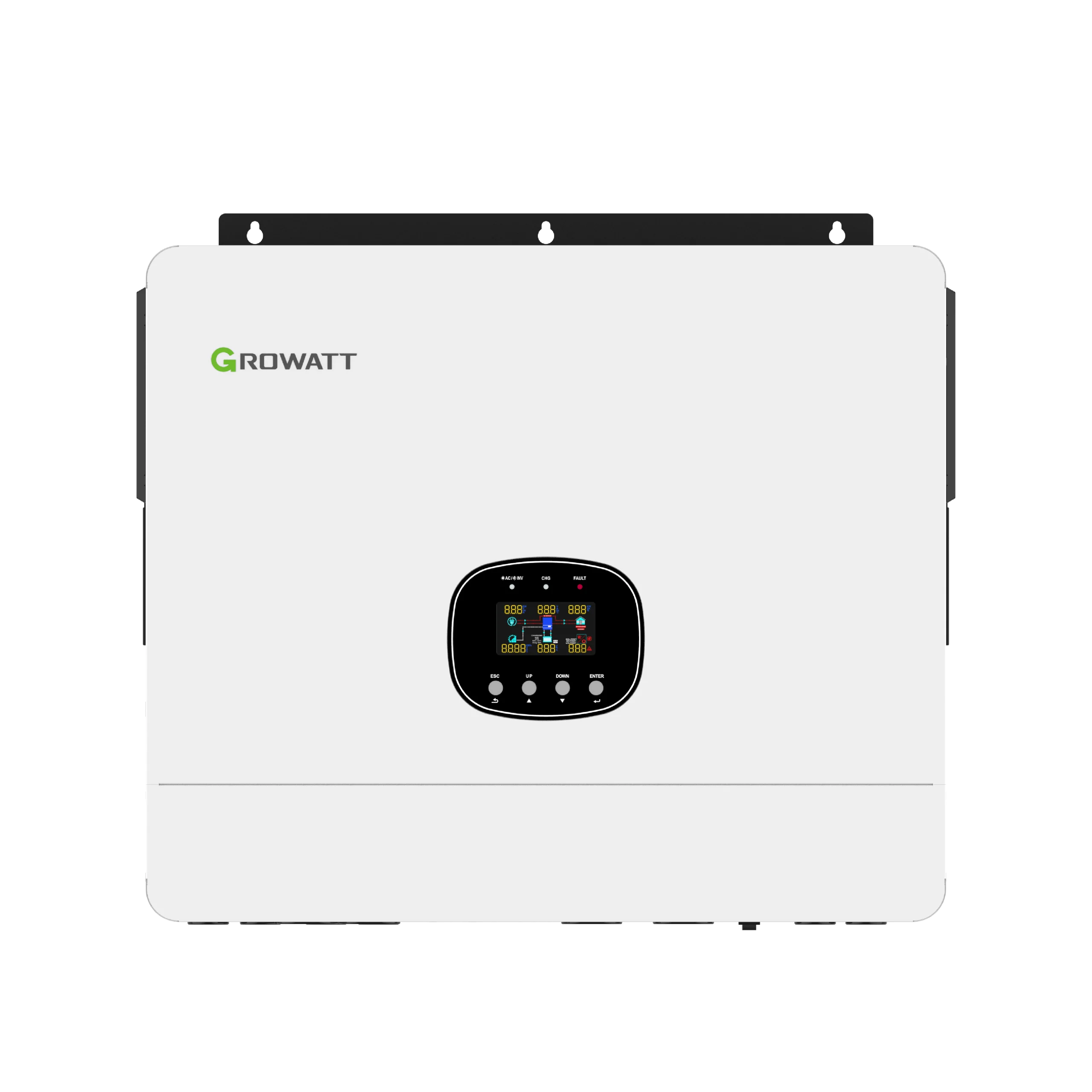

اینورتر هیبریدی 12 کیلووات Growatt مدل SPE 12000 ES
اینورتر Growatt SPE 12000 ES یک اینورتر هیبریدی با توان نامی 12 کیلووات است که برای سیستمهای خورشیدی هیبریدی و کاربردهای متصل به شبکه طراحی شده است. این مدل دو MPPT مستقل، ورودی باتری 48 ولت، دو ورودی AC و دو خروجی AC دارد.
توان 12 کیلووات
مدل SPE 12000 ES توان نامی 12000W و حداکثر توان ظاهری AC برابر با 12000VA دارد. همچنین اینورتر از حداکثر 15000W توان پیشنهادی پنلهای خورشیدی پشتیبانی میکند.
بنابراین، هنگام طراحی سیستم میتوان تا 15 کیلووات توان پیشنهادی پنل را در نظر گرفت. دو MPPT دستگاه نیز مدیریت انرژی خورشیدی را بر عهده دارند.
دو MPPT مستقل
اینورتر SPE 12000 ES به 2 عدد MPPT مجهز است. محدوده ولتاژ کاری MPPT از 60 تا 480VDC است و حداکثر ولتاژ DC ورودی به 550VDC میرسد.
اینورتر با رسیدن ولتاژ ورودی به 120V شروع به کار میکند. هر MPPT از یک رشته PV پشتیبانی میکند و حداکثر جریان ورودی هر MPPT به 27A میرسد.
حداکثر جریان اتصال کوتاه هر MPPT نیز 34A است.
باتری 48 ولت
SPE 12000 ES با سیستم باتری 48VDC کار میکند و باتریهای Lithium و Lead-acid را پشتیبانی میکند.
این مدل حداکثر جریان شارژ 250A و حداکثر جریان دشارژ 280A دارد. بنابراین، کاربر باید ظرفیت باتری را متناسب با توان و نحوه بهرهبرداری سیستم انتخاب کند.
ورودی AC و عملکرد Grid-Tied
این مدل دو ترمینال ورودی AC دارد و از یک کلید انتقال داخلی استفاده میکند. قابلیت Grid-Tied نیز امکان استفاده از اینورتر را در سیستمهای متصل به شبکه فراهم میکند.
SPE 12000 ES از قابلیت Peak Shaving نیز پشتیبانی میکند. این قابلیت به سیستم کمک میکند توان مصرفی را مدیریت کند و پیک مصرف را کاهش دهد.
دو خروجی AC
اینورتر دو خروجی AC در اختیار کاربر قرار میدهد. کاربر میتواند بارهای مختلف را به این خروجیها متصل کند و مدیریت هوشمند بار را انجام دهد.
اتصال موازی و افزایش ظرفیت
SPE 12000 ES از عملکرد موازی پشتیبانی میکند. بنابراین، کاربر میتواند چند دستگاه را به یکدیگر متصل کند و ظرفیت کلی سیستم را افزایش دهد.
سری SPE ES امکان افزایش ظرفیت سیستم را از طریق اتصال موازی تا 108kW فراهم میکند.
خروجی AC
ولتاژ نامی خروجی AC برابر با 230V و فرکانس آن 50/60Hz است. جریان خروجی نامی مدل SPE 12000 ES نیز 52.2A است.
ضریب توان خروجی از 0.8 پیشفاز تا 0.8 پسفاز قابل تنظیم است. همچنین مقدار THDi کمتر از 5% است.
راندمان
SPE 12000 ES حداکثر راندمان تبدیل PV به AC برابر با 96.5% دارد. راندمان اروپایی این مدل نیز به 95.5% میرسد.
این راندمان به دستگاه کمک میکند انرژی ورودی خورشیدی را با بازده مناسب به خروجی AC تبدیل کند.
مشخصات فنی Growatt SPE 12000 ES
| مشخصات | مقدار |
|---|---|
| مدل | SPE 12000 ES |
| توان نامی AC | 12000W |
| حداکثر توان ظاهری AC | 12000VA |
| حداکثر توان پیشنهادی PV | 15000W |
| ولتاژ نامی AC | 230V |
| فرکانس AC | 50/60Hz |
| جریان خروجی | 52.2A |
| ضریب توان | 0.8 Leading تا 0.8 Lagging |
| THDi | کمتر از 5% |
| حداکثر ولتاژ PV | 550VDC |
| ولتاژ شروع | 120V |
| محدوده MPPT | 60–480VDC |
| تعداد MPPT | 2 |
| تعداد رشته در هر MPPT | 1 |
| حداکثر جریان هر MPPT | 27A |
| حداکثر جریان اتصال کوتاه هر MPPT | 34A |
| ولتاژ نامی باتری | 48VDC |
| نوع باتری | Lithium / Lead-acid |
| حداکثر جریان شارژ | 250A |
| حداکثر جریان دشارژ | 280A |
| حداکثر راندمان | 96.5% |
| راندمان اروپایی | 95.5% |
| ارتباط | WiFi / 4G |
| درجه حفاظت | IP20 |
طراحی و شرایط کاری
ابعاد دستگاه 550 × 465 × 150 میلیمتر و وزن آن 21.5 کیلوگرم است. این مدل در محدوده دمایی 10- تا 50+ درجه سانتیگراد کار میکند.
SPE 12000 ES از توپولوژی Transformerless استفاده میکند و سیستم خنککننده DC Fan دارد. درجه حفاظت دستگاه IP20 است و دستگاه در رطوبت نسبی 5 تا 95 درصد، بدون میعان کار میکند.
اینورتر برای ارتفاع کاری کمتر از 2000 متر مناسب است.
جمعبندی
Growatt SPE 12000 ES یک اینورتر هیبریدی 12 کیلووات است که حداکثر 15 کیلووات توان پیشنهادی PV را پشتیبانی میکند. این مدل دو MPPT، باتری 48 ولت، دو ورودی AC و دو خروجی AC دارد.
قابلیتهای Grid-Tied، Peak Shaving، اتصال موازی تا 108kW و ارتباط WiFi/4G نیز امکانات متنوعی برای مدیریت و توسعه سیستم در اختیار کاربر قرار میدهند. این ویژگیها SPE 12000 ES را به گزینهای مناسب برای پروژههایی تبدیل میکنند که به ظرفیت بالاتر، مدیریت بار و امکان توسعه سیستم نیاز دارند.
