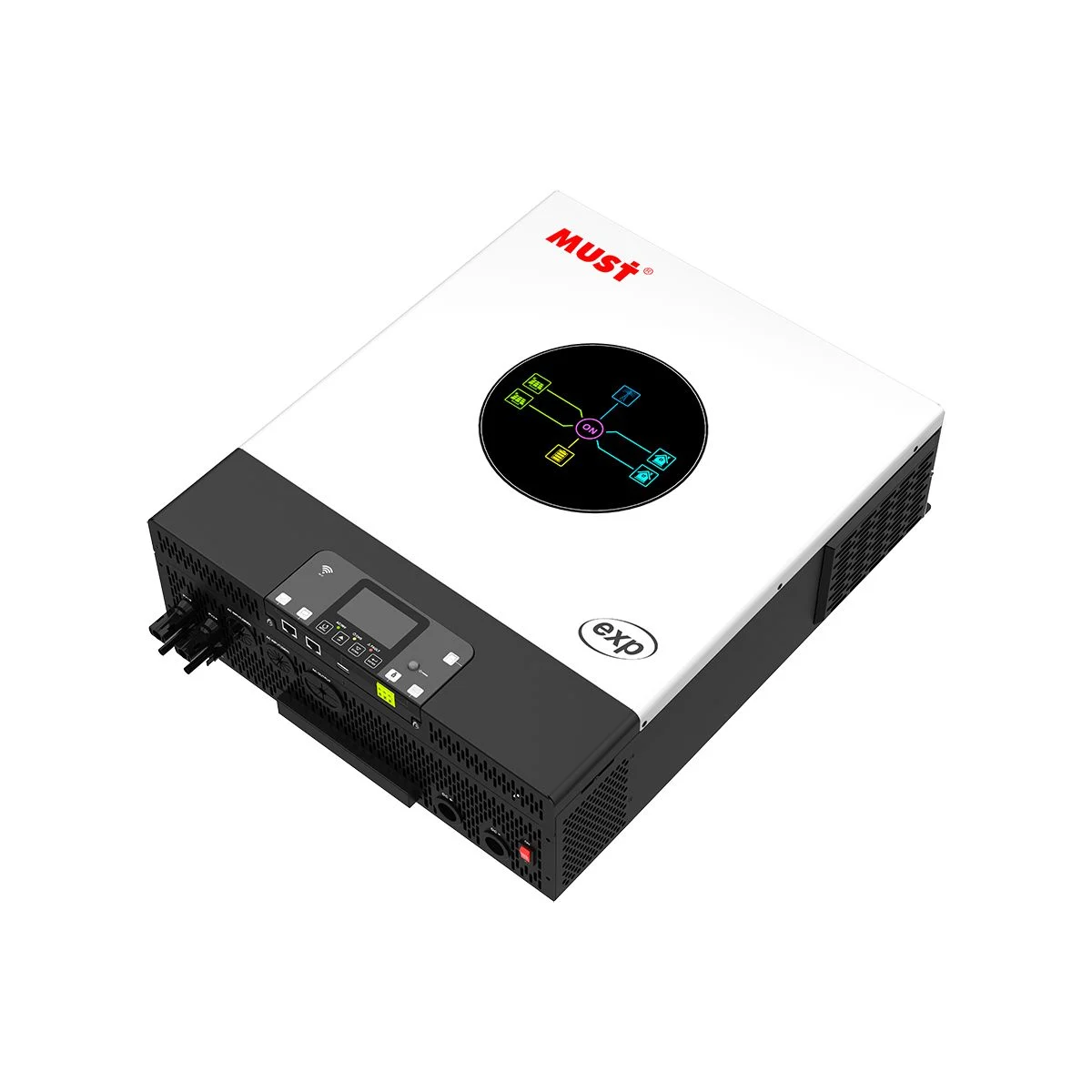

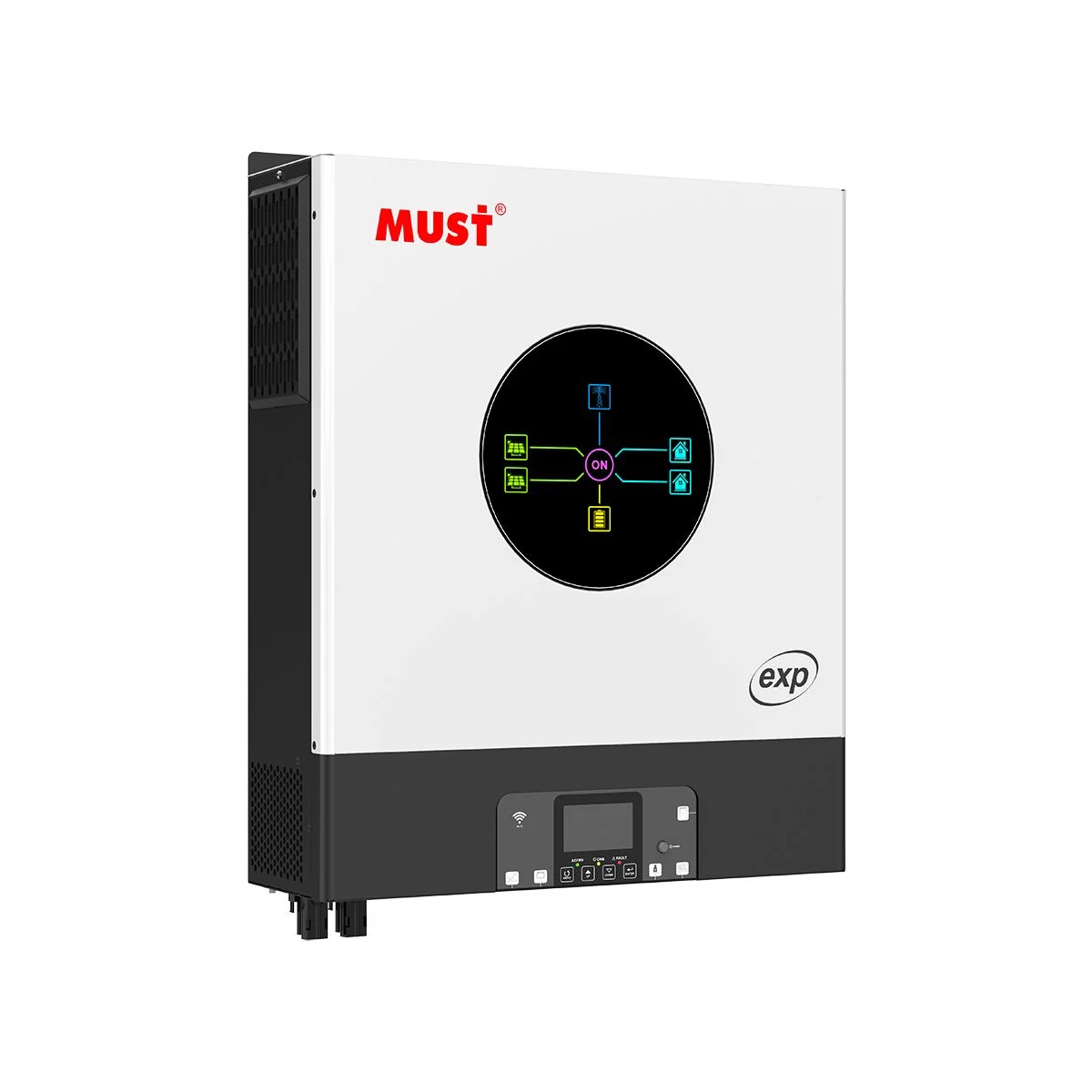

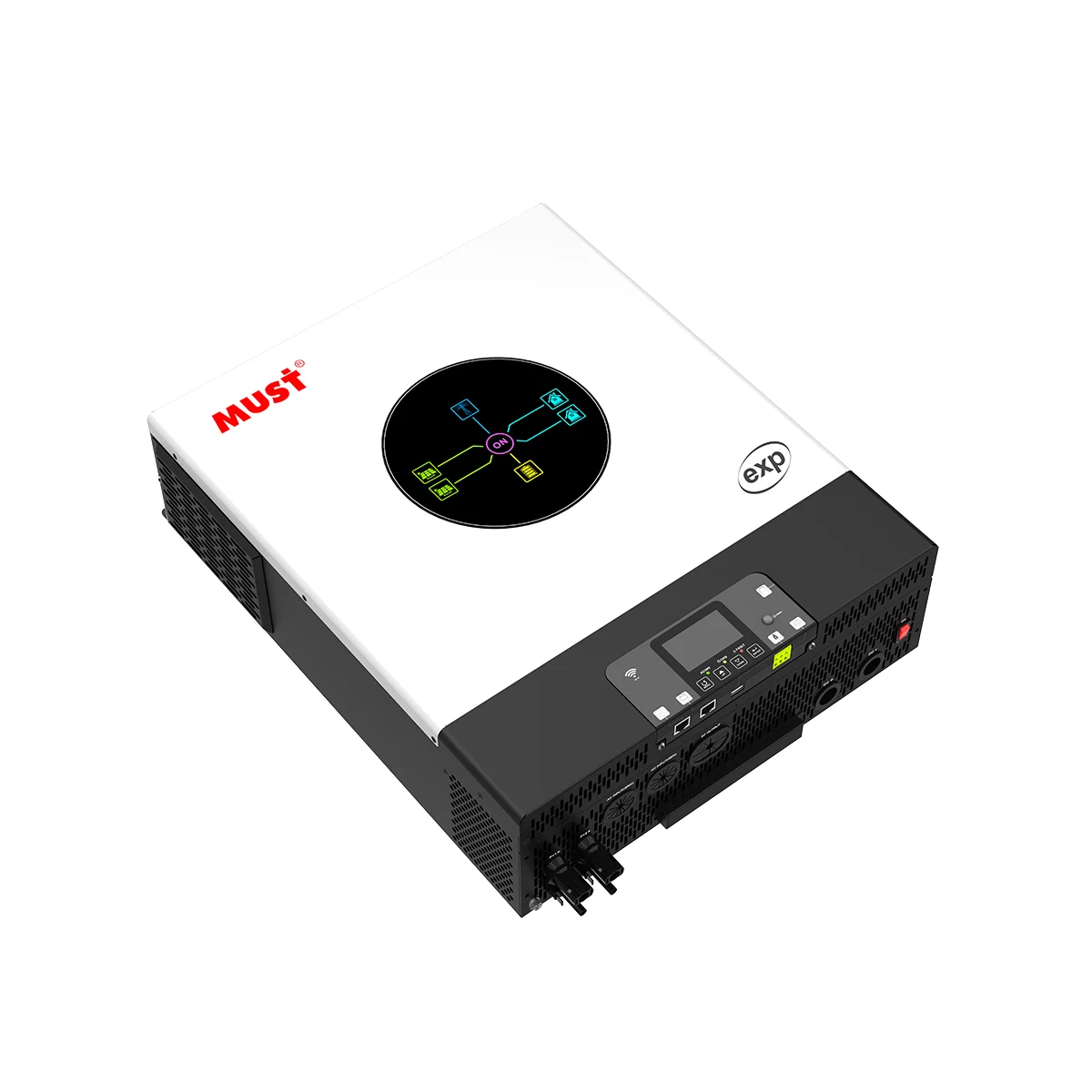

اینورتر خورشیدی 10 کیلووات MUST مدل PH19-10048 EXP II

اینورتر MUST PH19-10048 EXP II از سری PH1900 EXP II یک اینورتر خورشیدی تک‌فاز با توان نامی 10 کیلووات است. این مدل خروجی سینوسی خالص تولید می‌کند و با طراحی High Frequency، برای استفاده در سیستم‌های خورشیدی و ذخیره‌سازی انرژی طراحی شده است.

اینورتر 10 کیلووات MUST علاوه بر توان خروجی بالا، از ورودی PV با ولتاژ بالا و باتری 48 ولت پشتیبانی می‌کند. همچنین، امکان اتصال موازی چند دستگاه وجود دارد؛ بنابراین می‌توان ظرفیت سیستم را در پروژه‌های بزرگ‌تر افزایش داد.

توان 10 کیلووات و توان لحظه‌ای 20 کیلووات

مدل PH19-10048 EXP II توان نامی 10000VA / 10000W ارائه می‌دهد. در زمان افزایش لحظه‌ای بار نیز توان Surge دستگاه به 20000W می‌رسد.

در نتیجه، اینورتر می‌تواند برای سیستم‌هایی که علاوه بر بارهای عادی، به توان لحظه‌ای بالاتری در هنگام راه‌اندازی برخی تجهیزات نیاز دارند، مورد استفاده قرار گیرد.

ورودی خورشیدی تا 500 ولت

یکی از ویژگی‌های مهم اینورتر MUST PH19-10048 EXP II، پشتیبانی از ورودی PV با ولتاژ بالا است. حداکثر ولتاژ مدار باز آرایه خورشیدی به 500VDC می‌رسد و محدوده ولتاژ MPPT نیز 90 تا 430VDC است.

این ساختار امکان استفاده از آرایش‌های مختلف پنل خورشیدی را فراهم می‌کند. همچنین، محدوده MPPT به اینورتر اجازه می‌دهد انرژی تولیدشده توسط پنل‌ها را در بازه کاری مشخص مدیریت کند.

باتری 48 ولت

اینورتر PH19-10048 EXP II از باتری با ولتاژ نامی 48VDC استفاده می‌کند. همچنین، دستگاه از فعال‌سازی باتری لیتیومی از طریق AC و PV پشتیبانی می‌کند.

از طرفی، این مدل قابلیت کارکرد بدون باتری را نیز دارد. بنابراین، بسته به نوع طراحی سیستم، می‌توان از آن در کاربردهایی استفاده کرد که نیاز به باتری دائمی ندارند.

جریان شارژ 150 آمپر

این مدل حداکثر جریان شارژ 150 آمپر را از طریق ورودی خورشیدی ارائه می‌دهد. حداکثر جریان شارژ از طریق AC نیز 150 آمپر است.

به همین دلیل، PH19-10048 EXP II می‌تواند در سیستم‌هایی که به شارژ سریع‌تر بانک باتری نیاز دارند، ظرفیت شارژ قابل‌توجهی در اختیار سیستم قرار دهد.

نمایشگر LCD جداشونده با کنترل از فاصله 40 متر

یکی از قابلیت‌های کاربردی اینورتر MUST PH1900 EXP II، استفاده از یک ماژول LCD رنگی جداشونده است.

کاربر می‌تواند نمایشگر را از بدنه اصلی جدا کند و با استفاده از کابل رابط، آن را در فاصله‌ای تا 40 متر از اینورتر قرار دهد. بنابراین، اگر دستگاه در اتاق تجهیزات، انبار یا محل دیگری نصب شود، همچنان امکان مشاهده و کنترل وضعیت سیستم از فاصله دور وجود دارد.

دو خروجی بار برای مدیریت مصرف

PH19-10048 EXP II به دو خروجی بار مجهز شده است. این طراحی به کاربر اجازه می‌دهد بارهای مختلف را اولویت‌بندی و مدیریت کند.

برای مثال، می‌توان تجهیزات ضروری را در یک خروجی و بارهای کم‌اهمیت‌تر را در خروجی دیگر قرار داد. در نتیجه، مدیریت مصرف انرژی انعطاف بیشتری پیدا می‌کند.

اتصال موازی تا 6 دستگاه

اینورتر 10 کیلووات MUST از اتصال موازی حداکثر 6 دستگاه پشتیبانی می‌کند.

این قابلیت امکان افزایش ظرفیت سیستم را فراهم می‌کند. بنابراین، در پروژه‌هایی که توان بالاتری از یک دستگاه نیاز دارند، می‌توان چند اینورتر را به صورت موازی در یک سیستم استفاده کرد.

حفاظت‌های ایمنی

MUST برای PH19-10048 EXP II مجموعه‌ای از قابلیت‌های حفاظتی را در نظر گرفته است، از جمله:

• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• حفاظت ضد برگشت جریان (Anti-Backflow)
• پشتیبانی آپشنال از AFCI

این حفاظت‌ها به افزایش ایمنی عملکرد اینورتر و تجهیزات متصل به آن کمک می‌کنند.

راندمان 93 درصد

حداکثر راندمان اعلام‌شده برای اینورتر MUST PH19-10048 EXP II برابر با 93% است.

بنابراین، دستگاه می‌تواند بخش زیادی از انرژی ورودی را با تلفات محدود به خروجی منتقل کند.

مشخصات فنی MUST PH19-10048 EXP II

طراحی و شرایط کاری

اینورتر MUST PH19-10048 EXP II با طراحی Compact High Frequency ساخته شده و برای سیستم‌های خورشیدی تک‌فاز با توان بالا در نظر گرفته شده است.

از طرفی، پشتیبانی از PV تا 500VDC و باتری 48 ولت، انعطاف مناسبی در طراحی سیستم ایجاد می‌کند. همچنین، نمایشگر جداشونده، دو خروجی بار و امکان اتصال موازی تا 6 دستگاه، استفاده از اینورتر را در پروژه‌های مختلف کاربردی‌تر می‌کند.

جمع‌بندی

اینورتر خورشیدی 10 کیلووات MUST مدل PH19-10048 EXP II یک اینورتر تک‌فاز با توان نامی 10 کیلووات و خروجی Pure Sine Wave است.

این مدل از ورودی PV تا 500VDC، محدوده MPPT از 90 تا 430VDC، باتری 48VDC و جریان شارژ حداکثر 150 آمپر پشتیبانی می‌کند. همچنین، نمایشگر LCD جداشونده با کنترل از فاصله تا 40 متر، دو خروجی بار و قابلیت اتصال موازی تا 6 دستگاه را در اختیار کاربر قرار می‌دهد.

در نتیجه، PH19-10048 EXP II می‌تواند برای سیستم‌های خورشیدی و پروژه‌هایی که به توان 10 کیلووات، مدیریت بار و قابلیت توسعه ظرفیت نیاز دارند، گزینه مناسبی باشد.
