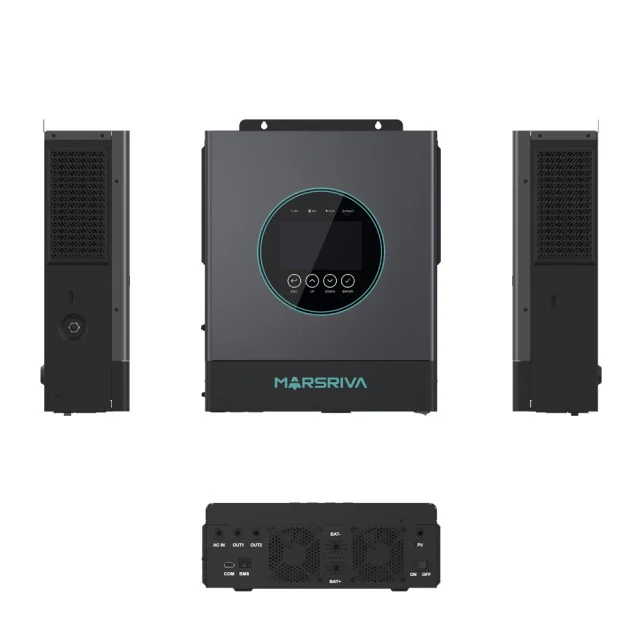

اینورتر هیبریدی 6.5 کیلووات Marsriva مدل MR-SPF6.5K-LP1-TL20E
اینورتر MR-SPF6.5K-LP1-TL20E از برند Marsriva یک اینورتر هیبریدی تکفاز با توان نامی 6.5kW / 6.5kVA است. این مدل از فناوری فرکانس بالا استفاده میکند و با طراحی جمعوجور و وزن 10 کیلوگرم، فضای کمی را برای نصب اشغال میکند.
اینورتر خروجی Pure Sine Wave ارائه میدهد و ضریب توان آن 1 است. بنابراین، میتواند برای سیستمهای خورشیدی و کاربردهایی که به خروجی AC پایدار نیاز دارند، گزینه مناسبی باشد.
ورودی خورشیدی و MPPT
این مدل از شارژر خورشیدی MPPT استفاده میکند. محدوده ولتاژ MPPT از 60 تا 450VDC است و حداکثر ولتاژ مدار باز ورودی PV به 500VDC میرسد.
همچنین، حداکثر توان ورودی خورشیدی 9000W و حداکثر جریان ورودی PV برابر با 27A است. در شرایطی که باتری به دستگاه متصل نباشد، حداقل ولتاژ موردنیاز برای عملکرد MPPT به 80VDC میرسد.
توان خروجی
اینورتر MR-SPF6.5K-LP1-TL20E توان نامی 6.5kW دارد. سازنده توان خروجی را در حالت عادی 6kW و در حالت PV + Battery برابر با 6.5kW اعلام کرده است.
علاوه بر این، دستگاه توان لحظهای معادل 2 برابر توان نامی را پشتیبانی میکند. فرکانس خروجی در حالت باتری نیز 50/60Hz ±0.1% است.
عملکرد هیبریدی
اینورتر میتواند انرژی خورشیدی و برق شبکه را به صورت همزمان برای تأمین بار استفاده کند. بنابراین، سیستم میتواند منابع مختلف انرژی را با توجه به شرایط کاری مدیریت کند.
همچنین، این مدل قابلیت Feed-in to Grid دارد و میتواند برای سیستمهایی که از این قابلیت استفاده میکنند، مورد استفاده قرار گیرد.
از طرفی، MR-SPF6.5K-LP1-TL20E قابلیت کار بدون باتری را نیز دارد. این ویژگی امکان استفاده از اینورتر را در برخی سیستمهای خورشیدی بدون بانک باتری فراهم میکند.
پشتیبانی از باتری
این اینورتر با باتری 48VDC کار میکند و محدوده ولتاژ باتری آن از 40 تا 61VDC است.
دستگاه از باتریهای Lead-acid، Lithium و User-defined پشتیبانی میکند. علاوه بر این، حداکثر جریان شارژ خورشیدی 120A، حداکثر جریان شارژ AC برابر 120A و حداکثر جریان شارژ هیبریدی نیز 120A است.
ارتباط با BMS و مانیتورینگ
این مدل از ارتباط BMS از طریق 485/CAN پشتیبانی میکند. همچنین، امکان استفاده از ماژول WiFi برای مانیتورینگ سیستم وجود دارد.
به این ترتیب، کاربر میتواند وضعیت عملکرد سیستم را از طریق قابلیت ارتباطی دستگاه بررسی و مدیریت کند.
طراحی و ابعاد
Marsriva اینورتر MR-SPF6.5K-LP1-TL20E را با ابعاد 336 × 410 × 110 میلیمتر طراحی کرده است. وزن خالص دستگاه نیز 10 کیلوگرم است.
در نتیجه، طراحی سبک و جمعوجور دستگاه میتواند نصب آن را در فضای محدود سادهتر کند.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| مدل | MR-SPF6.5K-LP1-TL20E |
| برند | Marsriva |
| نوع | اینورتر هیبریدی تکفاز |
| توان نامی | 6.5kVA / 6.5kW |
| ضریب توان | 1 |
| ولتاژ نامی ورودی AC | 208 / 220 / 230 / 240VAC |
| محدوده ولتاژ ورودی | 170–264VAC / 90–280VAC |
| محدوده فرکانس ورودی | 50 / 60Hz ±10Hz |
| ولتاژ نامی خروجی | 208 / 220 / 230 / 240VAC ±5% |
| توان خروجی | 6kW نامی؛ 6.5kW در حالت PV+Battery |
| توان Surge | 2 برابر توان نامی |
| راندمان | حداکثر 94% در حالت باتری |
| زمان انتقال | 10ms / 20ms |
| ولتاژ نامی باتری | 48VDC |
| محدوده ولتاژ باتری | 40–61VDC |
| نوع باتری | Lead-acid / Lithium / User-defined |
| نوع شارژر خورشیدی | MPPT |
| حداکثر توان ورودی PV | 9000W |
| حداکثر جریان ورودی PV | 27A |
| محدوده MPPT | 60–450VDC |
| حداکثر ولتاژ مدار باز PV | 500VDC |
| حداکثر جریان شارژ خورشیدی | 120A |
| حداکثر جریان شارژ AC | 120A |
| حداکثر جریان شارژ هیبریدی | 120A |
| ارتباطات | BMS (485/CAN)، WiFi Module |
| رطوبت | 5–95%، بدون میعان |
| دمای کاری | -10 تا 50°C |
| دمای نگهداری | -15 تا 60°C |
| ابعاد | 336 × 410 × 110mm |
| وزن خالص | 10kg |
جمعبندی
در مجموع، اینورتر هیبریدی 6.5 کیلووات Marsriva مدل MR-SPF6.5K-LP1-TL20E با توان نامی 6.5kW، شارژر خورشیدی MPPT، حداکثر توان ورودی PV برابر 9000W و پشتیبانی از باتریهای لیتیومی و سرباسیدی، امکانات متنوعی برای طراحی سیستمهای انرژی خورشیدی ارائه میدهد.
همچنین، قابلیت کار بدون باتری، استفاده همزمان از انرژی خورشیدی و شبکه، ارتباط BMS از طریق CAN/RS485، ماژول WiFi، خروجی سینوسی خالص و قابلیت Feed-in to Grid، این مدل را به گزینهای چندمنظوره برای سیستمهای خورشیدی تبدیل میکند.
